REISCH FAHRZEUGBAU
Fahrende SchweißrauchabsaugungREISCH FAHRZEUGBAU

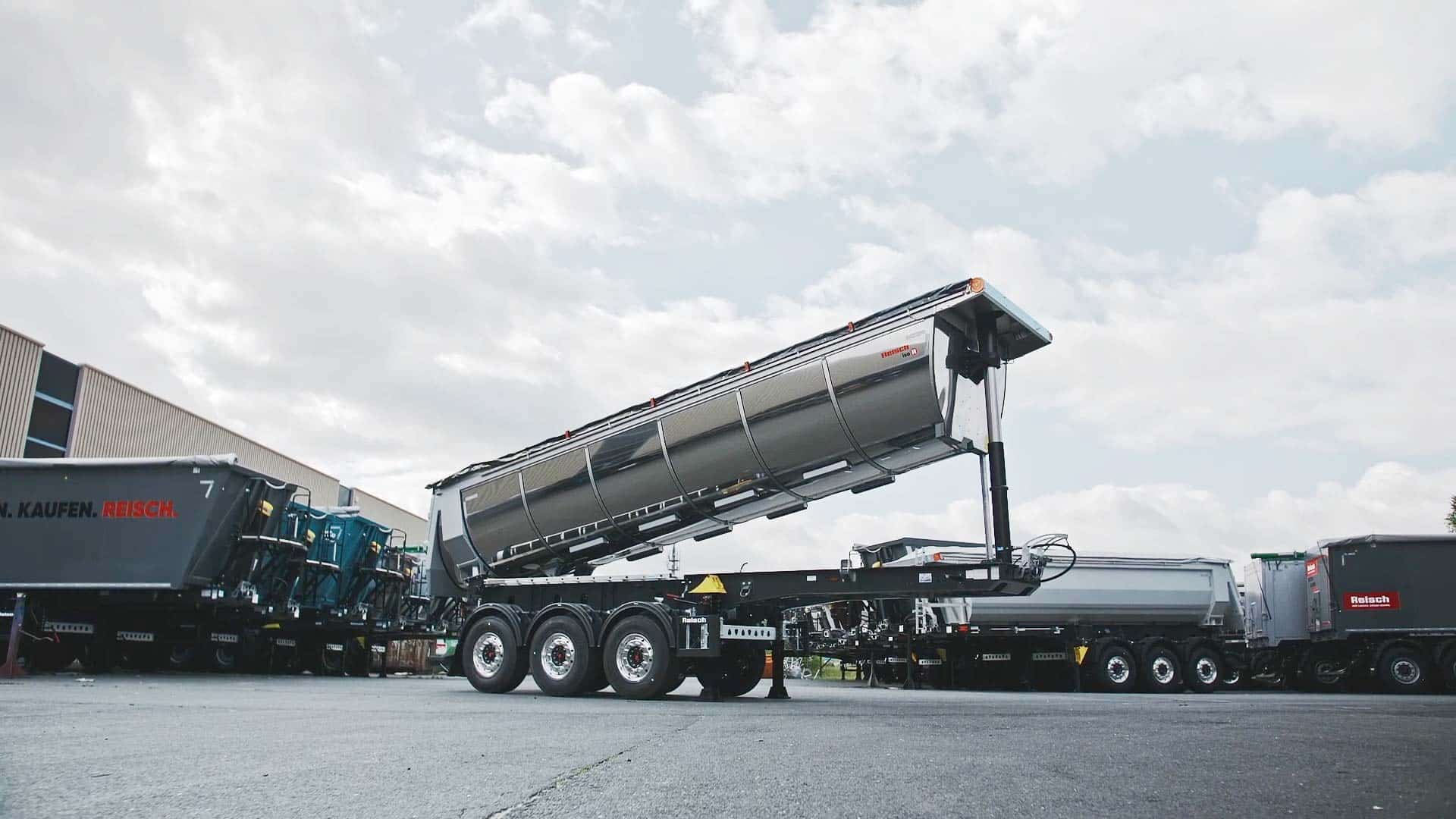

Fahrende SchweißrauchabsaugungBei der Reisch Eliasbrunn GmbH wird geschweißt, gelasert, sandgestrahlt und geschraubt. Mit einer Produktionsfläche von 40.000 m² und 250 Mitarbeitern produziert das Unternehmen jährlich bis zu 168.500 Fahrzeuge. Zuverlässigkeit und konstant hohe Qualität der Schweißnähte haben bei anspruchsvollen Schweißprozessen von großen Baugruppen im Agrar- und Nutzfahrzeugbereich oberste Priorität.
Bei der Investition in ein schlüsselfertiges Schweißsystem von Valk Welding mit integrierter Absauganlage war die Reisch Eliasbrunn GmbH auf der Suche nach einem flexiblen Partner wie ABSAUGWERK. Wir entwickelten eine individuelle Lösung für zwei kombinierbare Schweißroboter trotz niedriger Deckenhöhe.
BRANCHE
Fahrzeugbau
PROZESSE
Roboterschweißen
Medien
Schweißrauch
Anforderung:
- Schweißrauchabsaugung für zwei kombinierbare Schweißroboter von Valk Welding
- Montage auf Roboterschlitten
- Geringe Deckenhöhe
- Raucherfassung über sehr große Absaughauben
Unsere Absauglösung:
Kreative Schweißraucherfassung

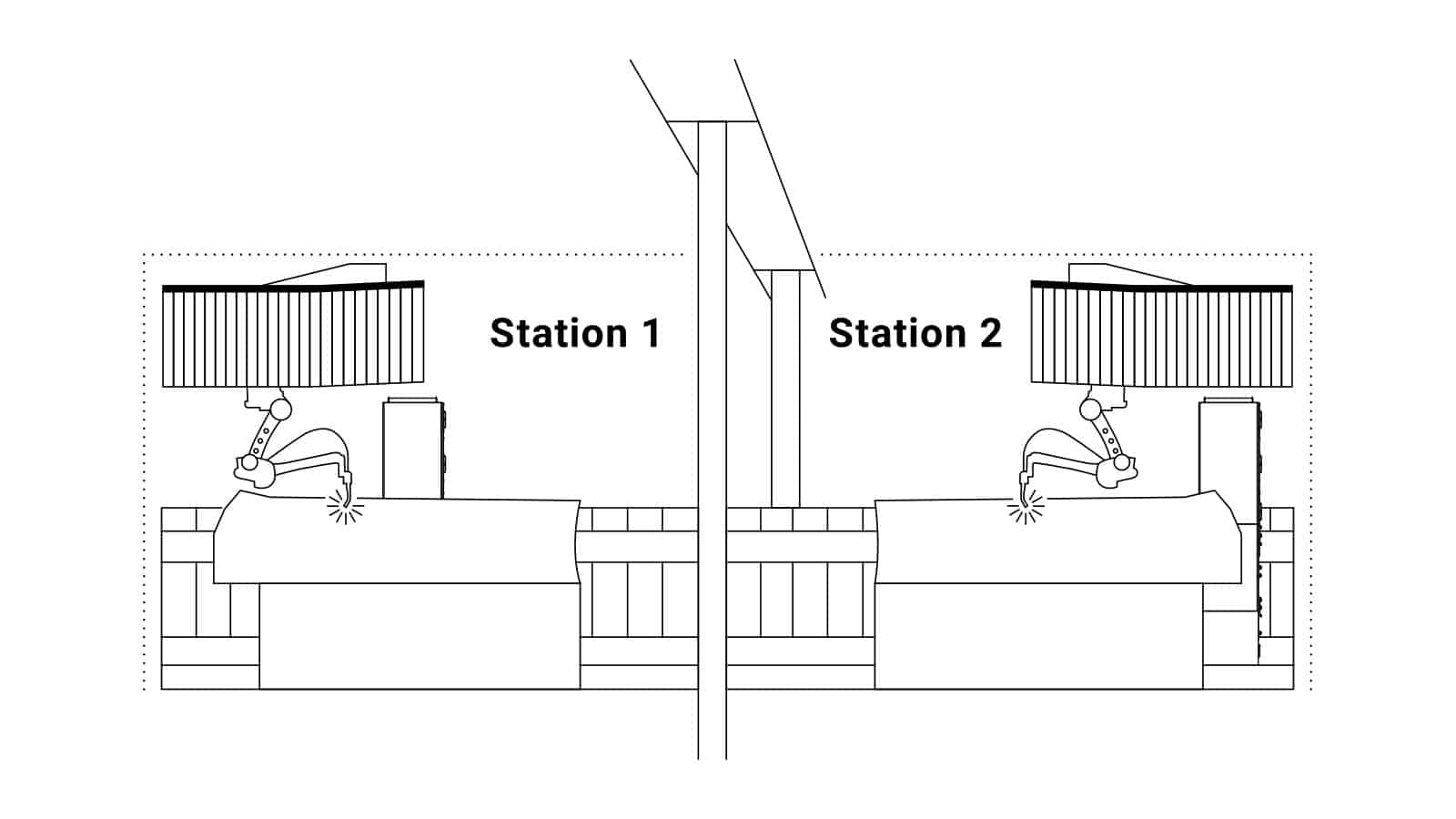

Zwei Schweißrauchfilter saugen die gesundheitsschädlichen Rauche über je eine Absaughaube ab. Die Absauganlagen wurden ebenso wie Schweißroboter und Hauben auf den fahrbaren Schlitten montiert. Die Verrohrung musste flexibel sein und wurde durch dehnbare Schlauchelemente ergänzt.
Weight Watchers
Die beiden Rauchfilter wurden trotz hoher Saugleitung besonders leicht konstruiert, um Motorleistung und Energiekosten der Schlitten gering zu halten.
Die Stellfläche der Anlage wurde auf die verfügbare Fläche reduziert.
Erfassung mit Power
Die Absaughauben von Valk Welding sind höhenverstellbar und benötigen große Durchmesser zur optimalen Raucherfassung. Die Absauganlagen erreichen trotz geringem Gewicht und Stellfläche hohe Absaugleistungen von bis zu 6.000 m³/h.
Ergebnis:
✓ Individuelle Absauglösung
Durch die individuelle Planung konnte auf alle Anforderungen und Beschränkungen ohne teure Kompromisse eingegangen werden.
✓ Sicherer Arbeitsereich
Die feinen Rauchpartikel werden effizient gefiltert und schützen alle Mitarbeiter in der Halle. Arbeitsschutz Vorgaben werden eingehalten und die Luftqualität erhöht.
✓ Platzsparend
Die Schweißrauchfilter konnten auf den Schlitten montiert werden und rauben der Produktionsfläche keinen Zentimeter Platz.
Wir waren von der Saugleistung positiv überrascht!
»Wir waren überrascht, dass die Absaugung...Wir betreuen unsere Kunden von A bis Z: Persönliche Beratung, technische Auslegung, Planung des Rohrsystems, Produktion, Montage, Verrohrung, Inbetriebnahme, Wartung und After-Sales.
TECHNISCHE DATEN
- Anlage: 2 Rauchfilter Serie R 2000
- Leistung: 4 kW
- Max. Luftmenge: 6.000 m³/h
- Luftführung: Umluft
- Aufstellung: Innenbereich
- Filter: Patronenfilter, HEPA H14 Filter
- Steuerung: Siemens LOGO! 8
- Erfassung: Absaughauben
- Austrag: Staubsammeleimer 15 L
VORTEILE IM ÜBERBLICK
-
- Hohe Saugleistung
- Geringer Energieverbrauch
- Geeignet für niedrige Hallendecken
- Geringer Platzbedarf
- Filterabreinigung für höhe Standzeiten
- Niedriger Verschleiß
- Geringe Betriebskosten
