ATEX Absauganlagen
In vielen Wirtschaft- und Industriebereichen werden brennbare und explosive Medien bei Produktionsprozessen freigesetzt, die durch chemische Reaktionen schwerwiegende Brände und heftige Explosionen auslösen können. Hierbei können Personen verletzt, Gebäude und Anlagenteile zerstört sowie weitere brennbare Stoffe entzündet werden.
Welche Stoffe können explosionsfähige Atmosphären bilden?
Für die Bildung einer explosionsfähigen Atmosphäre müssen die Stoffe brennbar oder explosiv sein und können Feststoffe in Form von Pulver, Gas oder einer Flüssigkeit sein. Diese brennbaren bzw. explosiven Stoffe sind in der Regel als Staub-Luftgemisch explosiv, wenn ihr Korndurchmesser unter 500 μm liegt. Einige Stäube sind allerdings noch bis zu einem Korndurchmesser von 1 mm explosionsfähig.
Entzündbare Feststoffe:
- Kunststoffe
- Organische Stoffe (Mehl, Kaffee, Stärke, Cellulose …)
- Metalle (Aluminium, Magnesium …)
Entzündbare Gase:
- Erdgas
- Wasserstoff
- Acetylen
Entzündbare Flüssigkeiten:
Desinfektionsmittel, organische Lösemittel, Treibstoffe
Wie kann eine Staubexplosion verhindert werden?
Um Explosionen durch explosive Stoffe zu verhindern, gibt es zwei Techniken:
Primärer Explosionsschutz
Unter dem primären Explosionsschutzprinzip versteht man die präventive Vermeidung eines explosiven Staub-Luftgemischs und den Einsatz spezieller Schutzmaßnahmen. Der primäre Explosionsschutz gilt als zuverlässigste Technik, um Explosionen zu vermeiden.
Mögliche Techniken sind:
- Verdünnung der explosionsfähigen Stoffe
- Passivierung der explosionsfähigen Stoffe
- Vermeidung von Funken
Alle Absauganlagen von ABSAUGWERK werden nach dem primären Explosionsschutzprinzip gebaut und können auch im Innenbereich betrieben werden.
Sekundärer Explosionsschutz
Bei diesem Prinzip wird die Zündung durch jegliche Zündquellen im Ex-Bereich verhindert, jedoch bleibt die explosionsfähige Atmosphäre (Staub-Luftgemisch in explosionsfähiger Konzentration) bestehen.

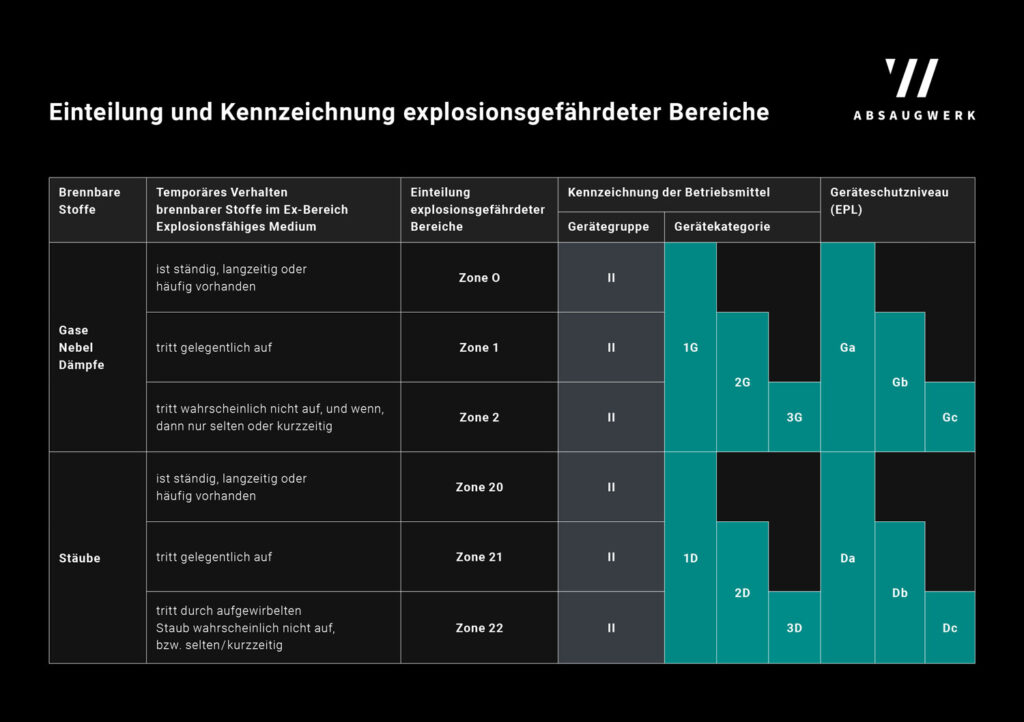

Woran erkennt man ATEX konforme Geräte?
Ob eine Absauganlage oder andere Geräte in staubexplosionsgefährdeten Bereichen eingesetzt werden dürfen oder nicht, kann anhand des Typenschildes überprüft werden.
Pflichtangaben Typenschild:
- CE-Zeichen
- Ex-Zeichen (sechseckiges Explosionsschutzkennzeichen)
- Seriennummer
- Maschinentyp
- Baujahr
- Gerätegruppe (II)
- Gerätekategorie (hier 3D)
- Oberflächentemperatur (Typenschild Motor)
- IP-Schutzart (Typenschild Motor)
Spezifische Angaben zu weiteren ATEX-Bauteilen bspw. Motor werden auf dem Typenschild des jeweiligen Bauteils ausgewiesen.
Weiterhin müssen Angaben zu allen elektrischen Komponenten im Ex-Zonenbereich gemacht werden. Bei unseren Absauganlagen wird der Schaltschrank mit Steuerung außerhalb der Anlage verbaut und befindet sich daher nicht im Ex-Zonenbereich.
Voraussetzungen für eine Explosion
Die Kombination von Sauerstoff, explosionsfähigen Stäuben und einer Zündquelle können zu schweren Explosionen führen.
Mögliche Zündquellen:
- Funke/Flamme
- Entladung statischer Elektrizität
- Elektrische Fehlfunktionen
- Heiße Oberflächen
- Schleif-/Reibfunken
Explosionsschutztechnik von ABSAUGWERK
Das Konstruktionsprinzip unserer Anlagen beruht auf dem primären Explosionsschutz, welches präventiv die Bildung explosionsfähiger Atmosphären vermeidet. Dies gelingt durch einen maximalen Abscheidegrad, hohen Luftgeschwindigkeiten und ATEX-konformen Bauelementen. Durch verschiedene ATEX-Komponenten und eine innovative Bauweise sorgen wir für einen sicheren Betrieb unserer Anlagen.
ATEX-Komponenten Trockenabsaugung
- Vorabscheider
- Funkenerkennung
- Automatische Löschsysteme nach DIN/EN: Wasser, Pulver, CO₂
- Luftgeschwindigkeit im Rohr mind. > 20 m/s
- Automatische Abschaltung der Anlage
- Unterdruck- und Volumenstromüberwachung
- Motor nach ATEX Zone 22
- Lackierte Flügelräder
- Bauweise zündquellenfrei und leitfähig
- Keine Ex-Zonen während des Betriebs
- Alle elektronischen Komponenten ATEX-konform verbaut
- Schaltschrank außerhalb der Anlage (keine Ex-Zone)
- Precoat-Einheit (Filterbeschichtung)
- Automatische Jet-Puls Abreinigung (offline)
ATEX-Komponenten Nassabsaugung
- Luftgeschwindigkeit im Rohr mind. > 20 m/s
- Automatische Abschaltung der Anlage
- Unterdruck- und Volumenstromüberwachung
- Motor nach ATEX Zone 2
- Lackierte Flügelräder
- Bauweise zündquellenfrei und leitfähig
- Keine Ex-Zonen während des Betriebs
- Alle elektrischen Komponenten ATEX-konform verbaut
- Schaltschrank außerhalb der Anlage (keine Ex-Zone)
Rechtliche Vorgaben
Innerhalb der Europäischen Union werden alle Aspekte und Besonderheiten des Explosionsschutzes in den sog. ATEX-Richtlinien aufgeführt. Die Richtlinien unterscheiden zwischen Herstellern und Betreibern und müssen von beiden Parteien eingehalten werden, um einen sicheren Betrieb und den gesetzlichen Arbeitsschutz zu gewährleisten. Bei der Auslegung unserer Absaugsysteme beziehen wir alle relevanten Parameter ein, bewerten diese nach rechtlichen Vorschriften und fertigen so ATEX-konforme Anlagen für jeden Anwendungsfall.
Ihre Vorteile
Ersparnis
bis zu 50%
Niedrige Betriebs-
und Folgekosten
Maximale
Saugleistung
Maximaler
Abscheidegrad
Sicherer Betrieb bei
höchstem Qualitätsstandard
Aufstellung im
Innenbereich möglich
Mischbetrieb
Aluminium & Edelstahl
Bei der Bearbeitung von Edelstahl und Aluminium entstehen durch chemische Reaktionen selbstentzündliche und hochgradig krebserregende Staubgemische. Wir haben einen speziellen Entstauber entwickelt, der beide Stoffe auch im Mischbetrieb zuverlässig absaugt und filtert.
